ADR恒温器
STAR Cryoelectronics公司提供的ADR恒温器主要用于X-ray射线探测和基础科学研究。可提供标准型ADR，也可根据要求定制。智能化软件结合高性能温控使得ADR恒温器操作简单可靠。提供多种选配，如特殊的布线，SQUIDs传感器，真空罩带水平或者一定角度的带红外窗的snouts，也可配置TES微量热探测器或STJ探测器。
配置和参数如下 | 可选配置 | ||
✓ | 基于0.7W脉管机的无液氦ADR设计 | ✓ | TES X-ray探测器 |
✓ | 全自动控制和温度调节 | ✓ | STJ X-ray 探测器 |
✓ | 最低温度：<50mK，温度稳定性优于5 μK rms@100mK | ✓ | SQUID读出电路和定制型IR滤光片 |
✓ | 带遥控马达的旋转阀，300K，60K和3K进行振动隔绝 | ||

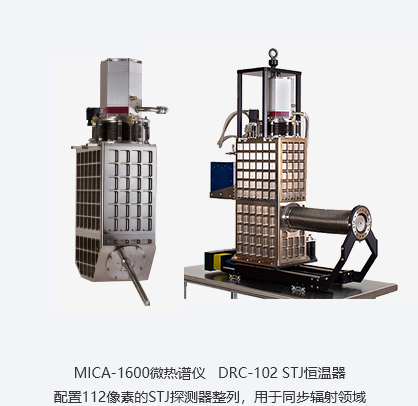

DRC-100系列 ADR恒温器（曾荣获R&D100 奖）
配置和参数如下 | 可选配置 | ||
✓ | 基于0.7W脉管机的无液氦ADR设计 | ✓ | TES X-ray探测器 |
✓ | 全自动控制和温度调节 | ✓ | STJ X-ray 探测器 |
✓ | 最低温度：<50mK，温度稳定性优于5 μK rms@100mK | ✓ | SQUID读出电路和定制型IR滤光片 |
✓ | 带遥控马达的旋转阀，300K，60K和3K进行振动隔绝 | ||
DRC-100技术参数表
参 数 | value |
真空外罩尺寸 | 33 × 22 × 66 (L×W×H, cm) |
重 量 | 70kg |
样 品 空 间 | 24 × 15 × 14 (L×W×H, cm) |
初 级 制 冷 | Cryomech PT‐407脉管机匹配带遥控阀的CP2800水冷式压缩机，7kW@50/60Hz输入功率 |
一级冷台制冷功率25 W@55 K | |
二级冷台制冷功率0.7 W@4 .2K | |
次 级 制 冷 | 两级ADR,GGG和FAA，4T超导磁体 |
GGG制冷量：1.2 J @1 K | |
FAA制冷量：118 mJ@100mK | |
ADR最低温度：<50 mK | |
保持时间：无热负载的情况下>150小时@100mK | |
温控范围：从最低温到250mK | |
温度稳定性：<5 μKrms @100 mK | |
热 开 关 | 自动式 |
压 力 监 测 | 皮拉尼压力（真空）计，量程从大气压到10-6Torr |
真空电学接头 | DB‐25 M，磁体 HDDB‐26，温度计 DB‐25 M，snout coil,，备用 HDDB‐78 M（2个），可根据用户要求定制 |
选 配 附 件 | 工作台；真空泵组和放气管路，SQUIDs，低温电缆，带snout的探测器阵列 |

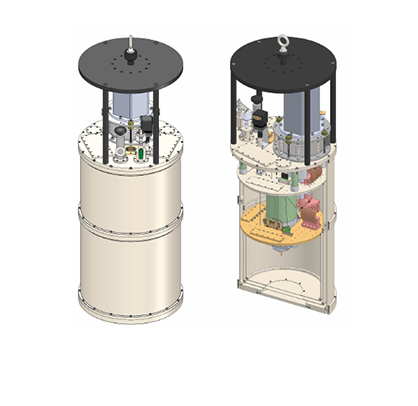

DRC-200 系列ADR恒温器
参 数 | value |
真空外罩尺寸 | 41.9 cm (直径）×72.3（高度） |
重 量 | 95kg |
样 品 空 间 | 33cm （直径）×18cm(高度） |
初 级 制 冷 | 带遥控马达的Cryomech PT‐407脉管机和CP2800水冷式压缩机 或带遥控马达的SHI RP-082B2S脉管机和F70压缩机 |
一级冷台制冷功率25 W@ 55 K (PT-407), 35W@45K (RP-08282S) | |
二级冷台制冷功率0.7 W@ 4 .2K (PT-407), 0.9W@4.2K (RP-08282S) | |
次 级 制 冷 | 两级ADR,GGG和FAA，4T超导磁体 |
GGG制冷量：1.2 J @1 K | |
FAA制冷量：118 mJ@ 100 mK | |
ADR最低温度：<50 mK | |
保持时间：无热负载的情况下>150小时@100mK | |
温控范围：从最低温到250mK | |
温度稳定性：<5 μKrms @100 mK | |
热 开 关 | 自动式 |
压 力 监 测 | 皮拉尼压力（真空）计，量程从大气压到10-6Torr |
真空电学接头 | DB‐25 M，磁体 HDDB‐26，温度计 两个直径25mm端口 两个152mm*55mm端口 |
选 配 附 件 | 工作台；真空泵组和放气管路，SQUIDs，低温电缆，带snout的探测器阵列 |
